NC3MD-LX-HE
DLX-HE（High-end）シリーズは、より高品質な仕様のXLRタイプコネクターです。
ハウジングのメッキは上質感のあるベリクロームメッキを採用、プラスチック材は耐熱性を大幅に高めました。
Features & Benefits

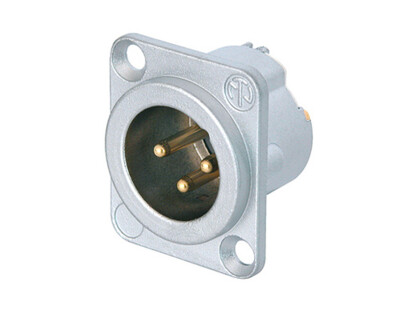

XLRタイプオス型3ピンレセプタクルコネクター DLX-HEシリーズ シルバー
・コンタクト：金メッキ
・絶縁部分に耐熱素材を使用
・難燃性：UL94V-0
・ハウジング：ベリクロームメッキ
・DLX取り付けサイズに対応
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MD-LX-HE |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Au over 2 µm Ni |
| Contacts | Brass (CuZn35Pb2) |
| Insert | Polyphenylene Sulfide (PPS 40% GR) |
| Locking element | Steel Ck67 |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Velour Chromium |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
