NC3MD-LX
フルメタルハウジングを使用した高信頼性レセプタクルコネクター「ＤＬシリーズ」がさらに性能を高め「ＤＬＸシリーズ」へと生まれ変わりました。
より確かな接地を実現するための「２点接地仕様」を採用。また新設計のハウジングは特にＲＦノイズへの対策に向けられ、総合的に対ノイズ性能を飛躍的に改善。
次世代の幅広いアプリケーションに対応します。
Features & Benefits

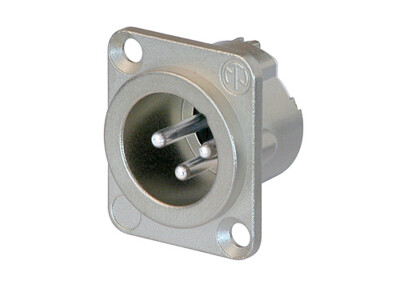

XLRタイプオス型3ピンレセプタクルコネクター DLXシリーズ シルバー
・コンタクト：銀メッキ
・ハウジング：ニッケルメッキ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MD-LX |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Brass (CuZn35Pb2) |
| Insert | Polyamide (PA66) |
| Locking element | Steel Ck67 |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
Accessories
CAS-DUMMY
ダミープラグセット 専用ケース付き
audio
DBA-BL
ダミープレート DLXシリーズ取付サイズ用
audio
DSS-*
カラー銘板 レセプタクル用
MFD
M3ネジ穴対応プレート ※DLXシリーズサイズ専用
audio
NDM
ダミープラグ XLRレセプタクル・オス型用
audio
SCDM
ラバーシーリングカバー DLXシリーズ・オス型用
audio
SCDR
ソフトプラスチック背面カバー DLXシリーズサイズレセプタクル用
audio
SCDX
ケースタイプダストカバー DLXシリーズ用
SCCD-W
バネ付きレセプタクルカバー DLXシリーズ取付サイズ用
SCD-W
ユニバーサルダストカバー DLXシリーズ用
![scm-j-1[2].jpg](/uploads/media/405x405/02/14012-scm-j-1%5B2%5D.jpg?v=1-0)
SCM-J
ダストカバー DLXシリーズ・オス型用（日本特別仕様）
