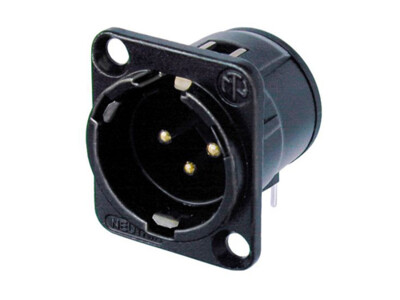

NC3MD-H-B
Dシリーズは基板取り付け型のコネクターです。
DLXシリーズ同様、オス／メス同サイズのパネルに取り付け可能。また、ハウジングとインサートの着脱が可能です。
さらにはシェルグランド端子が3点、120度間隔で配置されておりノイズに対するシールド効果を高めています。
注）3ピンのみ
Features & Benefits
XLRタイプオス型3ピンレセプタクルコネクター Dシリーズ ブラック 水平基板取り付け型
・コンタクト：金メッキ
・ハウジング：黒クロームメッキ
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MD-H-B |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 5 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 6 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Wiring | Horizontal PCB mount |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 0.2 µm Au hard alloy over 2 µm Ni |
| Contacts | Brass (CuZn35Pb2) |
| Insert | PA66 |
| Locking element | Steel Ck67 |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Environmental | |
|---|---|
| Approvals | UL |
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
