NC3MAH

Aシリーズは最も軽量（当社比）、コンパクトな基板取り付け型のコネクターです。

バリエーションが豊富で、基板取り付け方向、グランド端子の接地、ラッチロックの有無の組合せにより、取り付け条件を自由に選択できます。

また、並べて使用する際の取り付け間隔はわずか23mm（水平・垂直基板用の場合）なため高密度な実装が可能です。

コンタクトには金メッキを標準装備しています。

Features & Benefits

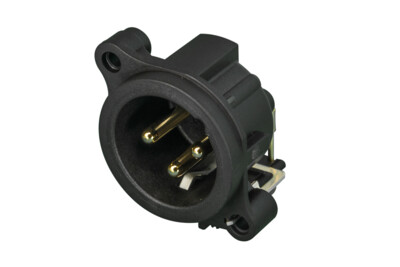

XLRタイプオス型3ピンレセプタクルコネクター　Aシリーズ　水平基板用

・コンタクト：金メッキ
・シャーシ、シェルグランド端子：単独端子/フロントパネル接地有り
・耐燃性：UL94 V-0
・取り付け推奨ネジ：A-SCREW-1-8（φ2.9×8mmタップネジ）
・取り付け可能間隔：23.0mm

Downloads

Links

UL Certificate (ECBT2.E135070)

Technical Information

Electrical
Capacitance between contacts	≤ 4 pF
Contact resistance	≤ 6 mΩ
Dielectric strength	1,5 kVdc
Insulation resistance	> 10 GΩ (initial)
Rated current per contact	6 A
Rated voltage	< 50 V
Grounding Options	Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1

Material
Contacts	Brass (CuZn39Pb3)
Shell	Polyamide (PA 6.6 30 % GR)

Accessories

φ2.9x8㎜タップネジ Aシリーズ，Bシリーズ（3ピンを除く），FIシリーズ取付用

ダミープラグセット　専用ケース付き

ダミープラグ XLRレセプタクル・オス型用

ダストカバー DLXシリーズ・オス型用（日本特別仕様）
