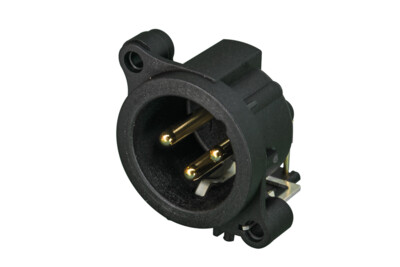

NC3MAAH-1
AAシリーズはAシリーズ同様、最も軽量（当社比）、コンパクトな基板取り付け型のコネクターです。
Aシリーズとの一番の違いは燃焼性に関する性能です。
AAシリーズは燃焼試験の規格UL94上、HB（遅燃性）の性能を持ちます。
Features & Benefits
XLRタイプオス型3ピンレセプタクルコネクター AAシリーズ 水平基板用
・コンタクト：金メッキ
・シャーシ、シェルグランド端子：シェルG1ピン接続/フロントパネル接地
・耐燃性：UL94 HB（遅燃性）
・取り付け推奨ネジ：A-SCREW-1-8（φ2.9×8mmタップネジ）
・取り付け可能間隔：23.0mm
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3MAAH-1 |
| Connection Type | XLR |
| Gender | male |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 6 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 6 A |
| Rated voltage | < 50 V |
| Grounding Options | Pin 1 connected direct to front panel and connector shell, no separate ground contact |
| Mechanical | |
|---|---|
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | |
| Wiring | Horizontal PCB mount |
| Locking device | Latch lock |
| Mounting direction | Rear mounting |
| Chassis shape | A |
| Mounting | A-Screw |
| Material | |
|---|---|
| Contacts | Brass (CuZn35Pb2) |
| Shell | Polyacetal (POM), Polyamide (PA 6.6 30 % GR) |
| Environmental | |
|---|---|
| Approvals | UL |
| Flammability | UL 94 HB |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
