NC3FXX
neutrik-jp / 製品情報 / NC3FXX

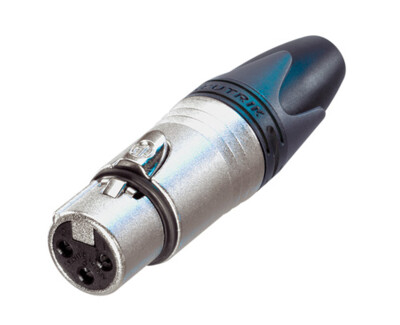

NC3FXX

Download Data Sheet

プロオーディオのディファクトスタンダードコネクターとして世界中で広く、永くご愛用いただいたXシリーズコネクターが新しくなりました。

新シリーズ「XXシリーズ・ケーブルコネクター」では、旧シリーズの小さな不満のすべてを見直し、更に完成度を高めました。

Features and benefits

XLRタイプメス型3ピンケーブルコネクター シルバー

・コンタクト:銀メッキ(7点接触により安定した接続と接触抵抗の低減を実現)
・ハウジング:ニッケルメッキ
・最小限の部品点数でイージーアッセンブルを実現(ドライバー不要)

Downloads
nc3fxx-1
pdf - 162.11 KB
nc3fxx-2
dxf - 1.74 MB
NC3FXX
stp - 3.49 MB
xlr-xx-series
pdf - 317.36 KB
Certificate_CB_SE-105346M1
pdf - 281.33 KB
01 NEUTRIK Section XLR Connectors PG EN 202202-V23_opt
pdf - 3.6 MB
UL Certificate of Compliance 2024
pdf - 308.18 KB

Technical Information

Product
Title NC3FXX
Connection Type XLR
Gender female
Electrical
Capacitance between contacts ≤ 4 pF
Contact resistance ≤ 3 mΩ
Dielectric strength 1,5 kVdc
Insulation resistance > 10 GΩ (initial)
Rated current per contact 16 A
Rated voltage < 50 V
Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force ≤ 20 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Wiresize max. 2.5 mm²
Wiresize max. 14 AWG
Locking device Latch lock
Material
Boot Polyurethan
Contact plating 2 µm Ag
Contacts Bronze (CuSn8)
Insert Polyamide (PA66)
Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
Locking element plating Nickel
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C
Accessories
audio
BTXX

ブッシングアッセンブリーツール   XXシリーズ用

audio
BXX-*

カラーブッシング   XXシリーズ用

audio
BXX-CR

ブラックブッシング・クリアリングセット   XXシリーズ用

audio
BXX-14

ラージサイズブッシング   XXシリーズ用

audio
HTXP

ブッシング ハンドアッセンブリーツール   XXシリーズ PXシリーズ 用

audio
XXR-*

カラーリング   XXシリーズ用

audio
XXCR

クリアリング   XXシリーズ用

audio
HTX

Hand tool for tightening the bushing of the XLR X, XCC, FX-SPEC series and etherCON cable connector carrier series as well as the XLR XX and etherCON CAT6 series.
