NC3FM-C

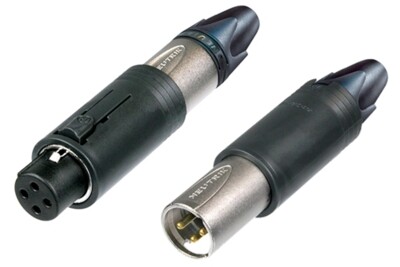

コンバートコンは世界初のオス－メスユニバーサルXLRタイプケーブルコネクターです。 ハウジングをスライドさせるだけでオス－メスの切り替えが可能。延長アダプターの代替品、緊急用のケーブルコネクターとして最適。アッセンブル方法は通常のXLRタイプケーブルコネクターと共通です。
Features & Benefits
オス-メスユニバーサルXLRタイプケーブルコネクター シルバー
- コンタクト：金メッキ
- ハウジング：ニッケルメッキ
- 世界初、オス-メスを一瞬で切り替え可能なXLRタイプコネクター
注1）コンバートコン側がメス、レセプタクル側がオスの場合、下記製品においてロックいたしません（現行品DLXシリーズにつきましてはロックいたします）
・DLシリーズ オス
・Dシリーズ オス
・アダプタータイプ オス
注2）他社製品のケーブルコネクター及びレセプタクルコネクターに関しては、ロック機能は保証いたしません
Downloads
Technical Information
| Product | |
|---|---|
| Title | NC3FM-C |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 4 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 2 GΩ (initial) |
| Rated current per contact | 16 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 3.5 - 8.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | max. 2.5 mm² |
| Wiresize | max. 14 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 0.2 µm Au |
| Contacts | Brass (CuZn39Pb3) male |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Nickel |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 HB |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
