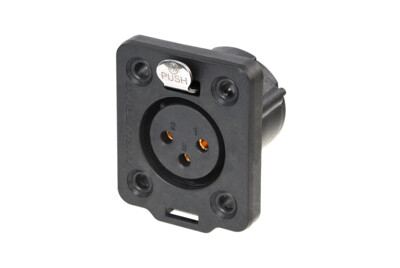

XLRタイプメス型3ピンレセプタクルコネクター TOPシリーズ
TOP(True Outdoor Protection)シリーズはXLR-HDシリーズと嵌合互換を持ち、保護等級IP65に加え、紫外線に対する対抗性(UL 50E認定)を高めました。PAシステム、デジタルサイネージ、照明等のエンターテインメント機器に最適です。
・過酷で過酷な環境に対応したヘビーデューティな密閉型XLRコネクタ
・耐衝撃性と耐耐紫外線に優れた素材を使用
・保護等級IP65
・UL 50E認定
・ケーブルコネクターとの篏合/非篏合にかかわらず防塵と防滴効果を有します
(必ず4隅の規定トルクでねじ締めして下さい。)
Product | |
Title | NC3FDX-TOP |
Connection Type | XLR |
Gender | female |
Electrical | |
Capacitance between contacts | ≤ 4 pF |
Contact resistance | ≤ 5 mΩ |
Dielectric strength | 1,5 kVdc |
Insulation resistance | > 10 GΩ (initial) |
Rated current per contact | 16 A |
Rated voltage | < 50 V |
Mechanical | |
Insertion force | ≤ 20 N |
Withdrawal force | ≤ 20 N |
Lifetime | > 5000 mating cycles |
Wiring | Solder contacts |
Locking device | Latch lock |
Mounting direction | Front mounting |
Chassis shape | D |
Material | |
Contact plating | 0.2 µm Au over 2 µm Ni |
Contacts | Brass (CuZn39Pb3) |
Insert | Polyamide (PA 6.6 30 % GR) |
Locking element | Stainless steel |
Gasket | TPE |
Shell | Polyamide (PA 6.6 30 % GR) |
Environmental | |
Flammability | UL94 V-0 |
Standard compliance | IEC 61076-2-103 |
Protection class | IP65 |
Solderability | Complies with IEC 68-2-20 |
Temperature range | -30 °C to +80 °C |
