Dシリーズは基板取り付け型のコネクターです。
DLXシリーズ同様、オス/メス同サイズのパネルに取り付け可能。また、ハウジングとインサートの着脱が可能です。
さらにはシェルグランド端子が3点、120度間隔で配置されておりノイズに対するシールド効果を高めています。
注)3ピンのみ

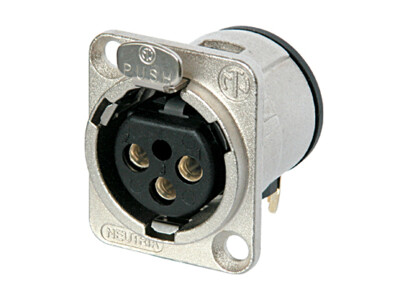

XLRタイプメス型3ピンレセプタクルコネクター Dシリーズ シルバー 基水平板取り付け型
・コンタクト:銀メッキ
・ハウジング:ニッケルメッキ
Product | |
Title | NC3FD-H |
Connection Type | XLR |
Gender | female |
Electrical | |
Capacitance between contacts | ≤ 4 pF |
Contact resistance | ≤ 5 mΩ |
Dielectric strength | 1,5 kVdc |
Insulation resistance | > 10 GΩ (initial) |
Rated current per contact | 6 A |
Rated voltage | < 50 V |
Mechanical | |
Insertion force | ≤ 20 N |
Withdrawal force | ≤ 20 N |
Lifetime | > 1000 mating cycles |
Wiresize | |
Wiring | Horizontal PCB mount |
Locking device | Latch lock |
Mounting direction | Rear mounting |
Chassis shape | D |
Material | |
Contact plating | 2 µm Ag over 2 µm Ni |
Contacts | Bronze (CuSn6) |
Insert | PA66 |
Locking element | Steel Ck67 |
Shell | Zinc diecast (ZnAl4Cu1) |
Shell plating | Nickel |
Environmental | |
Approvals | UL |
Flammability | UL 94 V-0 |
Standard compliance | IEC 61076-2-103 |
Protection class | IP 40 |
Solderability | Complies with IEC 68-2-20 |
Temperature range | -30 °C to +80 °C |
