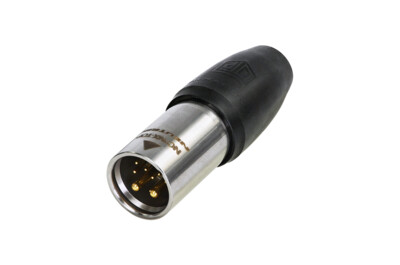

NC10MX-TOP
XLRタイプオス型10ピンケーブルコネクター TOPシリーズ
進化を続けるエンターテインメント業界において、コネクターの信頼性へのニーズも更に高まっています。ノイトリックはその要望に応えるべく、過酷な環境下での使用に耐えうる新しい、TOP（TRUE OUTDOOR PROTECTION）シリーズを開発しました。このシリーズは人気の高いpowerCON TRUE1、etherCON、XLRシリーズが含まれます。これらの丈夫な密閉型コネクタは保護等級IP65定格に加え、耐UV性を備えます。
製品の特長
・過酷な環境に対応したヘビーデューティな密閉型XLRコネクタ
・耐衝撃性と耐耐紫外線に優れた素材を使用
・保護等級IP65（TOPシリーズのレセプタクルとの篏合時）
・UL 50E認定
・RJ45の代わりに、より丈夫なイーサネットコネクターとしてご使用可能（CAT5e、PoE+対応）
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC10MX-TOP |
| Connection Type | XLR |
| Gender | Male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Number of electronical contacts | 8 + 2 |
| Rated current per contact | 16 A (power pins), 3 A (data pins) |
| Rated voltage | 50 V |
| Cable shield - shell connection: | choosable |
| Transmission performance | CAT 5e |
| Mechanical | |
|---|---|
| Cable O.D. | 7.0 - 10.0 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize | 2.5 mm²/<1 mm² |
| 8 x 24 AWG + 2 x 16AWG | |
| Type of terminations | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Bushing | UV-resistant rubber |
| Contact plating | Gold (Au) over Nickel (Ni) |
| Contacts | Brass |
| Insert | Polyamide |
| Locking element | St3K32 (latch) / Ck 67 (spring) |
| Shell | Zinc diecast |
| Shell plating | Nickel |
| Strain relief | Polyacetal |
| Sealing jacket | UV-resistant rubber |
| Environmental | |
|---|---|
| Flammability acc. to UL94 | V-0 (insert) |
| Standard compliance | IEC 61076-2-103 |
| Protection class acc. IEC 60529 | IP65 (mated) |
| Solderability acc. to | IEC 60068-2-20 |
| Temperature range | -30 °C to +80 °C |
| Pollution degree | II |
