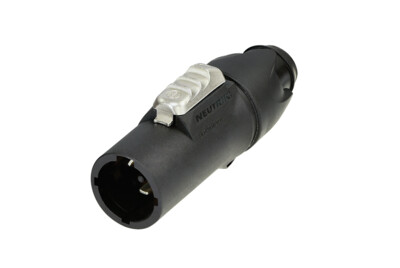

NAC3MX-W-TOP
PHASE OUT
direct replacement / successor: NAC3M-TRUE1-S
電源用ケーブルコネクター TRUE1TOPシリーズ パワーアウトレット 適合ケーブル外径：φ6.0～12.0㎜
オリジナルワンタッチロック機構、イージーアッセンブル、活線挿抜可能等の機能にご好評を頂き、幅広くお客様にお使い頂いております。
そのシリーズの後継として登場したpowerCON TRUE1 TOP（パワコン トゥルーワントップ）シリーズは、従来品と互換性を持ちつつ、ゴムブッシング部分の紫外線耐性を高めました。
※電安法認可取得済み
製品の特長
・活線挿抜可能
・適合ケーブル外径：φ6.0～12.0㎜
・適合電線サイズ：1.0～2.5㎜2（12AWG）
・定格電圧：250V ac
・定格電流：20A
ダウンロード
st-nac3mx-w-top
pdf - 269.55 KB
st-nac3mx-w-top
dxf - 2.52 MB
BDA 542 V6 - powerCON TRUE 1 TOP - NAC3MX-W-TOP
pdf - 1.45 MB
BDA 559 V3 - powerCON TRUE1 TOP SAFETY NOTICE
pdf - 5.05 MB
BDA 558 - powerCON TRUE1 TOP Power OUT Connector - Operating Instruction
pdf - 3.42 MB
BDA 556 V3 - powerCON TRUE1 TOP Cable Connector - Operating Instruction
pdf - 4.93 MB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
VDE Certificate ENEC10VDE NAC3MX-W-TOP NAC3MX-W-TOP-L
pdf - 310.92 KB
Technical Information
| Product | |
|---|---|
| Title | NAC3MX-W-TOP |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | 0,1 GΩ (after damp heat test IEC 68-2-30) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 60320-1: 16 A 250 V AC |
| Rating USA | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| Cable O.D. | 6 - 12 mm |
| Lifetime | > 5000 mating cycles |
| Wiresize | 1.0 - 2.5 mm² |
| Wiresize | 12 AWG |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | CuNi1Si0.2 |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | ZuAl4Cu1 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C - +80 °C |

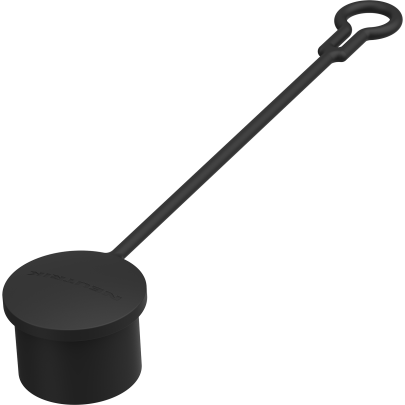

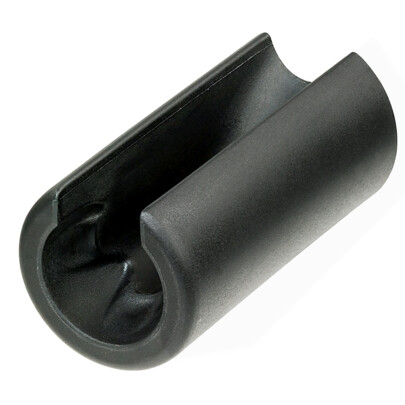

アクセサリー
