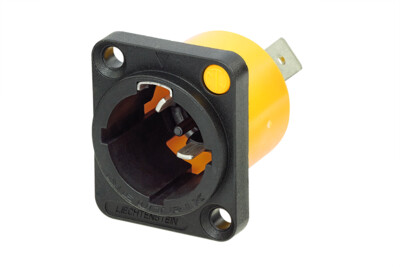

NAC3MPX-WOT
電源用レセプタクルコネクター TRUE1シリーズ パワーインレット 背面端子ガード無しモデル
powerCON（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジ ナルワンタッチロック機構、イージーアッセンブルを実現。
さらに活線挿抜可能なTRUE1シリーズが新たにラインナップに加わりました。
製品の特長
・背面端子ガード無し
・芯数：3
・定格電圧：250V ac
・定格電流：20A
・活線挿抜可能
ダウンロード
Neutrik Product Guide - 06 powerCON and Circular Connectors PG EN 202210-V25
pdf - 7 MB
bda-330---powercon-true1-nac3mpx
pdf - 2.94 MB
st-nac3mpx-wot
dxf - 786.43 KB
st-nac3mpx-wot-1
pdf - 110.97 KB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
Certificate_ENEC_40033493 (2023-10-06)
pdf - 315.58 KB
CB-DE1-61573
pdf - 105.36 KB
Technical Information
| Product | |
|---|---|
| Title | NAC3MPX-WOT |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0.1 GΩ (after damp heat test) |
| Number of electrical contacts | 2 + PE |
| Rated current per contact | 16 A (USA: 20A) |
| Rated voltage | 250 V ac |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Wiresize | 2.5 mm² または安全規格に則ったケーブル |
| Wiresize | 12 AWG または安全規格に則ったケーブル |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Stainless steel |
| Shell | Polyamide (PA 6.6) |
| Contacts | Spring Copper (CuSn0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C to +80 °C |
