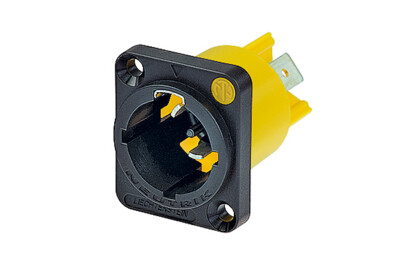

NAC3MPX
電源用レセプタクルコネクター TRUE1シリーズ パワーインレット
powerCON（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジ ナルワンタッチロック機構、イージーアッセンブルを実現。
さらに活線挿抜可能なTRUE1シリーズが新たにラインナップに加わりました。
製品の特長
・芯数：3
・定格電圧：250V ac
・定格電流：20A
・活線挿抜可能
・適合ダストカバー：SCNAC-MPX
Technical Information
| Product | |
|---|---|
| Title | NAC3MPX |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0.1 GΩ (after damp heat test) |
| Number of electrical contacts | 2 + PE |
| Rated current per contact | 16 A rms (USA: 20 A) |
| Rated voltage | 250 V ac |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Wiresize | 2.5 mm² または安全規格に則ったケーブル |
| Wiresize | 12 AWG または安全規格に則ったケーブル |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Stainless steel |
| Shell | Polyamide (PA 6.6) |
| Contacts | Spring Copper (CuSn0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | - 30 °C - +80 °C |
