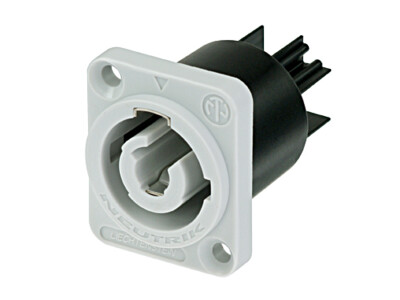

NAC3MPB-1
電源用レセプタクルコネクター NACシリーズ パワーアウトレット
powerCON（パワコン）は大容量かつロック機構を備えた、全く新しいタイプの3極電源コネクターです。
スピコンで培われたノウハウを踏襲し、オリジ ナルワンタッチロック機構、イージーアッセンブルを実現。
インレットとアウトレットはコネクターの構造と色を変え、オペレーションミスを未然に防ぐ仕様となっています。
製品の特長
・定格電圧：250V ac
・定格電流：20A
・適合ダストカバー：SCDM、SCDX
※活線挿抜非対応です。通電中の挿抜は行わないで下さい。
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NAC3MPB-1 |
| Gender | male |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0.1 GΩ (after damp heat test IEC 68-2-30) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 61984:20 A 250 V AC |
| Rating USA | UL 1977:20 A 250 V AC |
| Mechanical | |
|---|---|
| Lifetime | > 1000 mating cycles |
| Wiresize | 2.5mm² |
| 12 AWG | |
| Locking device | Quick Lock |
| Mounting direction | Front mounting |
| Chassis shape | D |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Steel Ck67 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Contacts | Bronze (CuNi1Si0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C to +80 °C |
