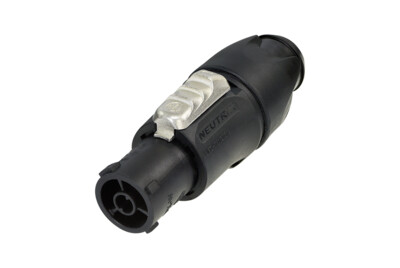

NAC3FX-W-TOP
PHASE OUT
direct replacement / successor: NAC3F-TRUE1-S
電源用ケーブルコネクター TRUE1TOPシリーズ パワーインレット 適合ケーブル外径：φ6.0～12.0㎜
オリジナルワンタッチロック機構、イージーアッセンブル、活線挿抜可能等の機能にご好評を頂き、幅広くお客様にお使い頂いております。
そのシリーズの後継として登場したpowerCON TRUE1 TOP（パワコン トゥルーワントップ）シリーズは、従来品と互換性を持ちつつ、ゴムブッシング部分の紫外線耐性を高めました。
※電安法認可取得済み
製品の特長
・活線挿抜可能
・適合ケーブル外径：φ6.0～12.0㎜
・適合電線サイズ：1.0～2.5㎜2（12AWG）
・定格電圧：250V ac
・定格電流：20A
Notice
ケーブルアッセンブルを行う際のブッシング処理は写真のように外に出して下さい。
ダウンロード
st-nac3fx-w-top
pdf - 414.31 KB
st-nac3fx-w-top
dxf - 3.72 MB
BDA 541 V5 - powerCON TRUE1 TOP - NAC3FX-W-TOP
pdf - 5.94 MB
BDA 559 V3 - powerCON TRUE1 TOP SAFETY NOTICE
pdf - 5.05 MB
BDA 557 V3 - powerCON TRUE1 TOP Power IN - Operating Instruction
pdf - 4.98 MB
BDA 556 V3 - powerCON TRUE1 TOP Cable Connector - Operating Instruction
pdf - 4.93 MB
CB-DE1-61593
pdf - 99.8 KB
Certificate UL E343813 (2023-01-03)
pdf - 202.49 KB
VDE Certificate ENEC10VDE NAC3FX-W-TOP NAC3FX-W-TOP-L
pdf - 310.98 KB
Technical Information
| Product | |
|---|---|
| Title | NAC3FX-W-TOP |
| Connector series | powerCON TRUE1TOP |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 0,1 GΩ (after damp heat test IEC 68-2-30) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 60320-1: 16 A 250 V AC |
| Rating USA | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| Cable O.D. | 6 - 12 mm |
| Lifetime | > 5000 mating cycles |
| Wiresize | 1.0 - 2.5 mm² |
| Wiresize | 12 AWG |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Contacts | Bronze (CuSn0.2) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Locking element | ZuAl4Cu1 |
| Shell | Polyamide (PA 6.6 30 % GR) |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Temperature range | -30 °C to +80 °C |
