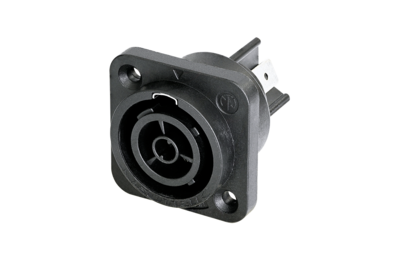

NAC3FPX-TOP
電源用レセプタクルコネクター パワコンTRUE1TOPシリーズ パワーアウトレット
powerCON TRUE1（パワコン トゥルーワン）シリーズは大容量かつロック機構を備えた、高い信頼性を持つ3極電源コネクターです。オリジナルワンタッチロック機構、イージーアッセンブル、活線挿抜可能等の機能にご好評を頂き、幅広くお客様にお使い頂いております。
そのシリーズの後継として登場したのがpowerCON TRUE1 TOP(パワコン トゥルーワントップ）シリーズです。従来品と互換性を持ちつつ、ゴムブッシング部分の紫外線耐性を高めました。
製品の特長
・芯数：3
・定格電圧：250V ac
・定格電流：20A
・活線挿抜可
・適合ダストカバー：SCNAC-FPX
ダウンロード
30010398_-_NAC3FPX-TOP
stp - 4.47 MB
20003608_-_NAC3FPX-TOP
pdf - 346.5 KB
20003608_-_NAC3FPX-TOP
dxf - 1.72 MB
BDA 545 V3 - powerCON TRUE1 TOP - NAC3FPX-TOP + NAC3FPX-WOT-TOP
pdf - 1.05 MB
CoC_Chassis_2018-07-03
pdf - 349.32 KB
NAC3FPX_VDE_Certificate
pdf - 159.69 KB
CB-DE1-61586
pdf - 105.92 KB
UL 498 Certificate UL-CA-20110501
pdf - 331.75 KB
Technical Information
| Product | |
|---|---|
| Title | NAC3FPX-TOP |
| Electrical | |
|---|---|
| Contact resistance | ≤ 2 mΩ |
| Dielectric strength | 4 kVdc / 2.8 kVac |
| Insulation resistance | > 1 GΩ (after damp heat test) |
| Number of electrical contacts | 2 + PE |
| Rating Europe | EN 60320-1: 16 A 250 V AC |
| Rating USA | UL 498: 20 A 250 V AC |
| Mechanical | |
|---|---|
| Lifetime | > 5000 mating cycles |
| Wiresize | 2.5 mm² または安全規格に則ったケーブル |
| Wiresize | 12 AWG または安全規格に則ったケーブル |
| Material | |
|---|---|
| Contact plating | 2 µm Ag |
| Locking element | Stainless steel |
| Shell | Polyamide (PA 6.6) |
| Contacts | Spring Copper (CuSn0.2) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Protection class | IP65, UL50E enclosure type4 rating in combination with SCNAC-FPX (mated or with closed cap) |
| Temperature range | -30°C to +80°C according to IEC 61984 -5°C to +40°C according to IEC 60320-1 |
