NA2FP
様々な種類のコネクターとのインターフェースに、多彩なラインナップをご用意致しました。
プロフェッショナルかつコンパクトなデザイン、頑丈なダイキャストシェルにより高い信頼性を実現しています。
プロフェッショナルかつコンパクトなデザイン、頑丈なダイキャストシェルにより高い信頼性を実現しています。

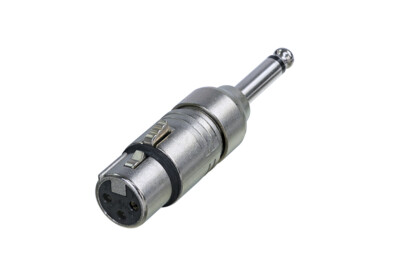

NC3メス-2Pフォーンプラグ（2番ホット）
Downloads
Technical Information
| Product | |
|---|---|
| Title | NA2FP |
| Connection Type | Adapter |
| Electrical | |
|---|---|
| Contact resistance | ≤ 3 mΩ (XLR) |
| Contact resistance | ≤ 6 mΩ |
| Dielectric strength | 1.5 kV dc / > 1 kVdc (XLR/Plug) |
| Insulation resistance | > 2 GΩ |
| Mechanical | |
|---|---|
| Wiresize | |
| Wiring | according to IEC 268-12 pin 2 = signal, pin 1 and 3 connected to ground |
| Locking device | Latch lock |
| Material | |
|---|---|
| Contact plating | 2 µm Ag over 2 µm Ni |
| Contacts | Brass (CuZn39Pb3) (plug) |
| Insert | Polyamide (PA 6.6 30 % GR) |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | gal Cu/Ni |
| Environmental | |
|---|---|
| Temperature range | -20 °C to +65 °C |
