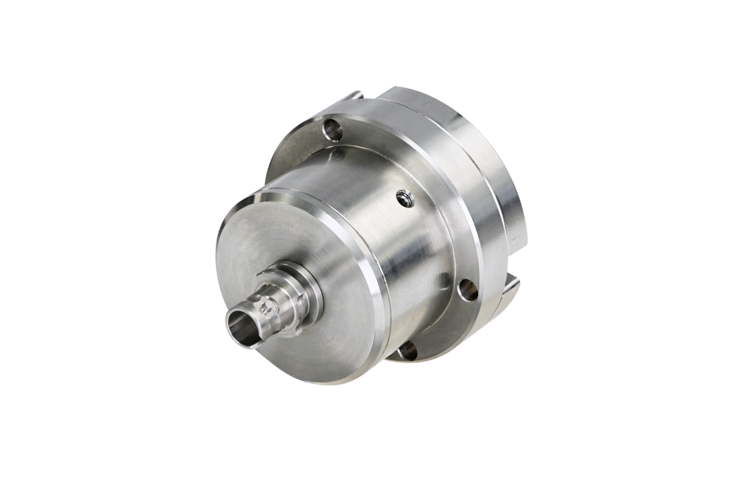

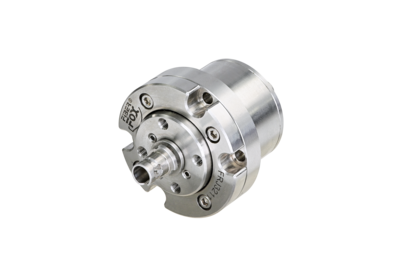

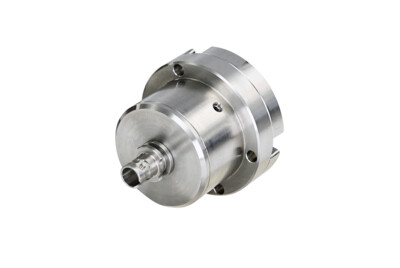

FIBERFOX ロータリージョイント
拡張レンズテクノロジーにより回転部での安定した光通信を実現した光ロータリージョイントです。ロボット工学、再生可能エネルギー（風力タービン）、レーダー局など、回転部に通信を必要する幅広い用途に適しています。拡張ビームレンズテクノロジーと精密光学アライメントにより高速回転と多回転に対応します。
Features & Benefits
- 2列のボールベアリングを採用したローター
- 保護等級IP56
- 5億回転に耐えうる耐久性
- 容易なメンテナンス性
- 光部分は標準的なSTコネクターと接続するだけ
- 850nmから1300nmの波長に対応する反射膜付き光学部品
- ステンレス製の部品を使用した堅牢かつコンパクトなデザイン
Downloads
Technical Information
| Product | |
|---|---|
| Title | FIBERFOX Rotary Joint |
| Mechanical | |
|---|---|
| Rotation speed | Max. 5500 rpm |
| Lifetime | 500 Mio. revolutions |
| Outer diameter | Ø 42mm |
| Stator outer diameter | Ø 32mm |
| Rotor diameter | Ø 25.5mm |
| Total length | 60.2mm |
| Weight | 230 g |
| Material | |
|---|---|
| Shell | Stainless steel |
| High performance grease | LGHP 2 (SKF) |
| Environmental | |
|---|---|
| Protection Class | IP56 |
| Temperature range | -40° C to +75° C |
| Optical | |
|---|---|
| Insertion Loss – regular | Typ. 1.0dB / Max. 1.5dB |
| Insertion Loss - @30 rpm | ≤ 1.0dB |
| Optical connector | ST |
FIBERFOX Rotary Joint
| Order code | Product code | Description |
| 1028479 | NORJ50M3-FX | FIBERFOX Rotary Joint 50um D42x60 OM3 ST/ST |

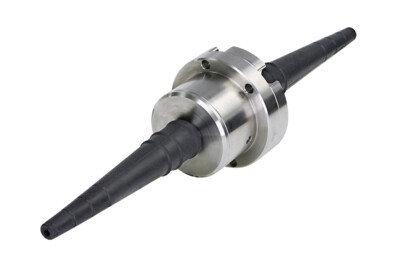

| 1028485 | SCRJ-FX | Sealing cover for ST Rotary Joint Connector D14x73.50 |
