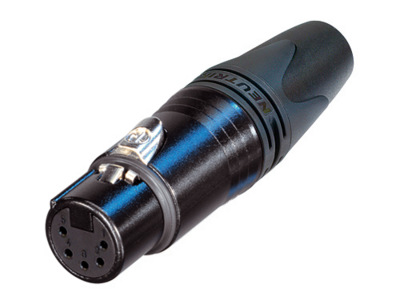

NC5FXX-14-BAG-D
ご愛用いただいておりますXXシリーズにあらかじめラージブッシングをセットにしたモデルです。
ケーブル径Ф8.0～10.0mmに対応します。
製品の特長
XLRタイプメス型5ピンケーブルコネクター ケーブル径Ф8.0～10.0mm ブラック
・コンタクト：銀メッキ
・ハウジング：黒クロームメッキ
注）バルクパックでの販売となります
ダウンロード
Technical Information
| Product | |
|---|---|
| Title | NC5FXX-14-BAG-D |
| Connection Type | XLR |
| Gender | female |
| Electrical | |
|---|---|
| Capacitance between contacts | ≤ 7 pF |
| Contact resistance | ≤ 3 mΩ |
| Dielectric strength | 1,5 kVdc |
| Insulation resistance | > 10 GΩ (initial) |
| Rated current per contact | 7,5 A |
| Rated voltage | < 50 V |
| Mechanical | |
|---|---|
| Cable O.D. | 8 mm - 10 mm |
| Insertion force | ≤ 20 N |
| Withdrawal force | ≤ 20 N |
| Lifetime | > 1000 mating cycles |
| Wiresize (mm²) | max. 1.0 mm² |
| Wiresize (AWG) | max. 18 AWG |
| Wiring | Solder contacts |
| Locking device | Latch lock |
| Material | |
|---|---|
| Boot | Polyurethan |
| Contact plating | 2 μm Ag over 2 μm Ni |
| Contacts | Brass (CuZn39Pb3) |
| Insert | Polyamide (PA66) |
| Locking element | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Locking element plating | Nickel |
| Shell | Zinc diecast (ZnAl4Cu1) |
| Shell plating | Black chromium |
| Strain relief | Polyacetal (POM) |
| Environmental | |
|---|---|
| Flammability | UL 94 V-0 |
| Standard compliance | IEC 61076-2-103 |
| Protection class | IP 40 |
| Solderability | Complies with IEC 68-2-20 |
| Temperature range | -30 °C to +80 °C |
